电动调节阀

ZAZP ZAZN型电动直通单、双座调节阀式工业过程测量和控制系统的终端控制装置，由直行程电动执行机构和直通单、双座调节阀组成，它能够按照系统的控制信号自动改变阀内截流件--阀芯的位置，改变阀芯与阀座间的流通面积，即改变阀的阻力系数，从而实现对介质流量、压力和液位等工艺参数的调节。

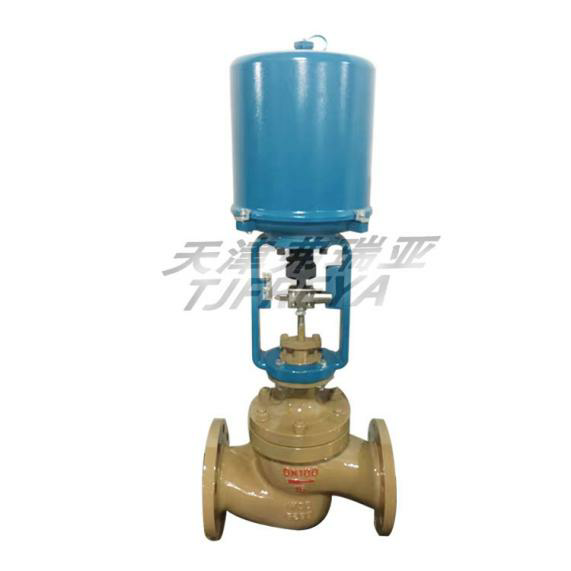

电动单座调节阀
一、用途

ZAZ

型电动单、双座调节阀是调节阀体与直行程电动执行机构联结在一起的组合产品，它以单相220V、50Hz电源为动力。接收统一的标准信号4~20mA（Ⅲ型）或0~10mA（Ⅱ型）、并根据信号的大小自动控制阀的开度，从而达到对温度、压力、液面流量等工艺参数的调节，广泛地用于发电，冶金、石油、化工、轻工以及锅炉给水等行业。

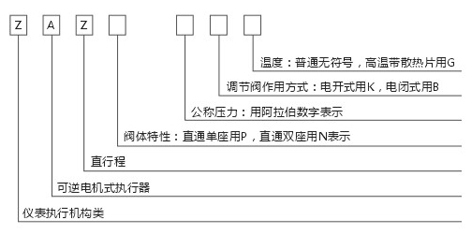

二、型号编号


三、主要参数
       1. 反馈信号：Ⅲ 型4~20mA DC；Ⅱ 型0~10mA DC；
       2. 电源电压：单相电压220V，频率50Hz；
       3. 使用环境湿度：伺服放大器≤10~70％ 调节阀≤85％
       4. 使用环境温度：伺服放大器0~50℃
                                 调节阀-10~70℃（-25~90℃）
       5. 电动调节阀适用介质温度：
           普通型铸铁PN1.6MPa -20~+200℃
           普通型铸钢PN4.0；6.4MPa -40~+250℃
           带散热片型 -40~+450℃
           铸不锈钢 -60~+450℃

ZAZM电动套筒调节阀具有额定流量系数大，阀芯轴向不平衡力小，操作区稳定和使用压差大等优点，因而被广泛应用。

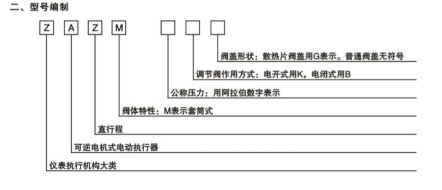

ZAZM电动套筒调节阀的固有流量特性有固有等百分比流量特性和固有直线流量特性。

电动高压套筒调节阀
1、用途ZAZM系列电动套筒调节阀（简称电动套筒阀）是DDZ-Ⅱ、Ⅲ型电动单元组合仪表中的执行单元，它以电源为动力，接受统一的标准直流信号：4~20mA（Ⅲ型）或0~10mA（Ⅱ型）并根据此信号的大小来自动控制阀的开度，从而达到对温度、压力、液面流量等工艺参数的调节，本产品具有稳定性高、噪音低、压差大等特点。广泛地用于发电、冶金、石油、化工等行业。



三、主要参数
       1. 反馈信号：Ⅲ 型4~20mA DC；Ⅱ 型0~10mA DC；
       2. 电源电压：单相电压220V，频率50Hz；
       3. 使用环境湿度：伺服放大器≤10~70％ 套筒阀≤85％
       4. 使用环境温度：伺服放大器0~50℃
                                 调节阀-10~70℃（-25~90℃）
       5. 电动调节阀适用介质温度：
           普通型铸铁PN1.6MPa -20~+200℃
           普通型铸钢PN4.0；6.4MPa -40~+250℃
           带散热片型 -40~+450℃
           铸不锈钢 -60~+450℃




阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
