调节型执行机构行业执行标准



执行标准及技术参数

*电动执行机构执行标准

JB/T 8219-1999《工业过程测量和控制系统用电动执行机构》

GB/T 12222-2005《多回转阀门驱动装置的连接》

GB/T 12223-2005《部分回转阀门驱动装置的连接》

GB3836.1-2010《 性气体环境用电气设备第1部分:通用要求》

GB3836.2-2010《 性气体环境用电气设备第2部分:隔爆型“d”》



*抗干扰能力检测规范及等级标准

GB/T 17626.4-2008《电快速瞬变脉冲群抗扰度试验》

GB/T 17626.4-2008《浪涌(冲击)抗扰度试验》

GB/T 2433.4-2008《电工电子产品环境试验 第2部分:试验方法 试验Db:交变湿热(12h+12h循环)》

GB/T 2433.3-2006《电工电子产品环境试验 第2部分:试验方法 试验Cab:恒定湿热试验》

GB/T 17799.2-2003《电磁兼容 通用标准 工业环境中的抗扰度试验》A类性能



*电动执行机构的防护等级

电动执行机构电路的绝缘强度符合JB/T 8219-1999中1级标准

电气电路彼此之间或机器之间的绝缘电阻不小于20M

电动执行机构符合IEC145 IP65(IP67即防雨防尘)(IP68即侵水型)


*电动执行机构在调节过程中的*度、使用寿命及特性





开关型

调节普通型

调节增强型

推荐的zui 大操作频率,用来保障机构使用寿命

每天30/50次

每天360次

每隔2-3s

电机负荷

30%

50%

100%

启动频率

300次/小时

600次/小时

1200次/小时

特殊技术



电机过热保护

电机过热保护

高机械效率的电动执行器适用于调节型电机

电机特性



鼠笼式(含单、双鼠笼结构)

绝缘等级F

防水外壳

内置热保护装置

伺服控制

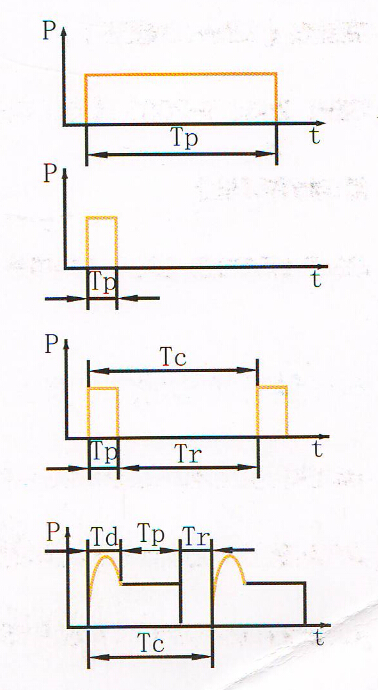

S1连续工作制

机器在恒定负载下,长时间运行,使之达到热平衡。



S2短时工作制

机器运行一个较短的时间,有足够休息的时间进行冷却。

S3间歇性周期工作

机器间歇性周期工作时,电流不会显著增加影响温升。

S4起动时的间歇性周期工作

循环流程包括:

起动加速阶段Td;

在恒定负载下运行阶段Tp;

静止休息阶段Tr
