阀门知识浅谈

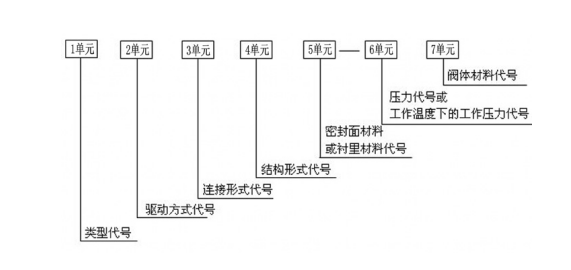

一、阀门型号表示方法：
类型代号：
蝶阀 D
球阀 Q
闸阀 Z
安全阀 A
隔膜阀 G
隔膜阀 H
旋塞阀 X
减压阀 Y
截止阀 J
放料阀 FL
驱动方式代号：
电磁动 0
电磁-液动 1
电-液动 2
涡轮 3
正齿轮 4
伞齿轮 5
气动 6
液动 7
气-液动 8
电动 9
手柄-手轮 无代号
阀门连接形式代号：
内螺纹 1
外螺纹 2
两不同连接 3
法兰 4
焊接 6
对夹 7
卡箍 8
卡套 9

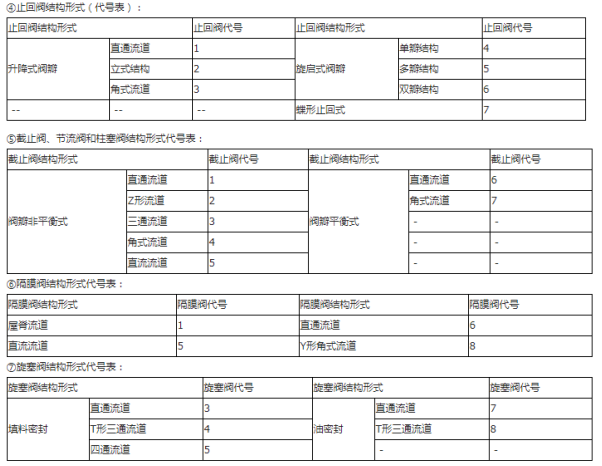

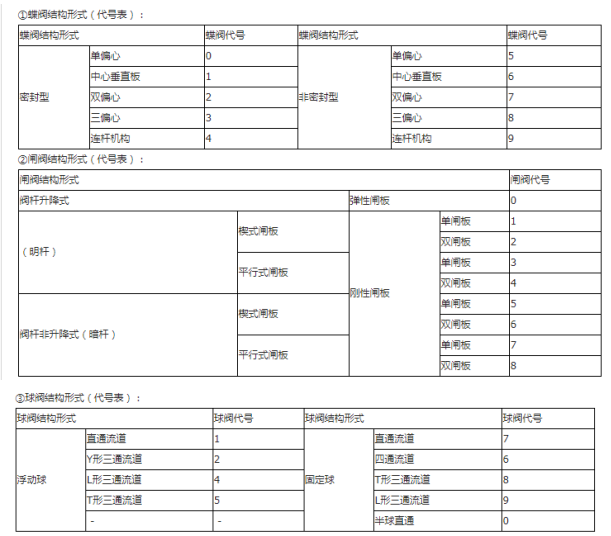

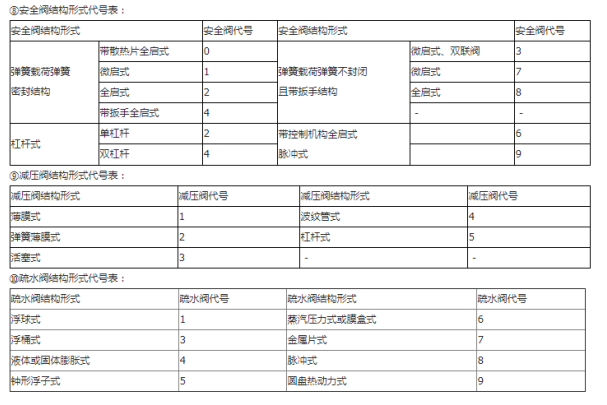

阀门结构形式代号：
阀体材质代号：
碳钢 C
铜和铜合金 T
球墨铸铁 Q
可锻铸铁 K
灰铸铁 Z
铬钼钢 I
不锈钢304 P
不锈钢316L R
铬钼钒钢 V
塑料 S
铝合金 L
Cr13系不锈钢 H
钛及钛合金 A
密封面材料代号：
橡胶 X
氟塑料 F
尼龙塑料 N
铜合金 T
巴氏合金 B
硬质合金 Y
合金钢 H
渗氮钢 D
衬胶 J
衬铅 Q
搪瓷 C
渗硼钢 P
二、阀门简介
1、调节阀类主要用于调节介质的流量、压力等。包括调节阀、节流阀、减压阀等。
在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的介质正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些zui终控制元件去完成。常见的控制回路包括三个主要部分，先位部分是敏感元件，它通常是一个变送器。它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。变送器的输出被送到调节仪表——调节器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给zui终控制元件——调节阀。阀门改变了流体的流量，使工艺参数达到了期望值。
性能特点：
调节阀流路简单、阻力小，一般情况下适用于正向使用(安装)。然而在高压降场合调节阀反向使用，以改善不平衡力和减少对阀芯的损伤，同时也有利于介质的流动、避免调节阀结焦和堵塞。一般情况下，调节阀均不推荐反向使用，只有在高压差、高粘度、易结焦和含悬浮颗粒介质才推荐反向使用。反向使用时，应避免长期小开度情况下运行，尤其在试车时更应注意。
2、止回阀类用于阻止介质倒流。包括各种结构的止回阀。
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
性能特点：
止回阀是用来防止管路中的介质倒流的阀门，它在介质顺流时开启，介质逆流时自动关闭。一般使用在不允许介质朝反方向流动的管路中，以阻止逆流的介质损坏设备和机件。在泵停止运转时，不致使旋转式泵反转。在管路上，常把止回阀和闭路阀串在一起使用。这是由于止回阀的密封性较差，当介质压力较小时，会有一小部分介质泄漏，需要闭路阀来保证管路的关闭。底阀也中一种止回阀，它必须潜入水中，专门安装在不能自吸或没有真空抽气引水的水泵的吸水管前端。
3、分流阀类用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。
节流阀(Chokevalve)的外形结构与截止阀并无区别，只是它们启闭件的形状有所不同。节流阀的启闭件大多为圆锥流线型，通过它改变通道截面积而达到调节流量和压力。节流阀供在压力降极大的情况下作降低介质压力之用。
性能特点：
①、构造较简单，便于制造和维修，成本低。
②、调节精度不高，不能作调节使用。
③、密封面易冲蚀，不能作切断介质用。
④、密封性较差。
4、减压阀有活塞或膜片结构，输出压力作用在活塞或膜片上，克服可调弹簧力使平衡。用调整螺钉调节二次压力，设定弹簧载入将主阀打开，让气流从初始压力p1输入口到二次压力p2的输出口。当回路连接输出口到达设定压力，则内里的空气作动於膜片上而產生一提升力相对於弹簧力。如果流量下降，p2就稍微增加，也增加了作用在膜片上相对於弹簧力的力，膜片和阀随即提升，直到与弹簧力再次平衡，空气流量通过阀将会减少，直到它的消耗量和输出压力保持平衡为止。如果流量增加，p2就稍微减小，这个减小使作用在膜片上的力相对弹簧力减少，膜片和阀下降，直到再次与弹簧力相平衡一致。这样增加的空气流量通过阀直到它的消耗量和输出压力保持平衡為止。没有空气消耗，阀是关闭的。
性能特点：
减压阀与溢流阀的区别
①静止状态，减压阀阀口常开，溢流阀阀口常闭；
②减压阀控制出口压力稳定，而溢流阀控制进口压力稳定；
③减压阀阀口随出口压力的升高而关小，溢流阀阀口随进口压力的升高而开大；
④减压阀进出油口都是压力油路，经先导阀的回油必须单独引回油箱，而溢流阀则和出口合并一同流回油箱。
5、安全阀类用于介质超压时的安全保护。包括各种类型的安全阀。
安全阀是启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高超过规定值时，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值的特殊阀门。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。注安全阀必须经过压力试验才能使用。
性能特点：
①重锤杠杆式安全阀
重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。
②、弹簧式安全阀
弹簧式安全阀结构轻便紧凑，灵敏度也比较高，安装位置不受限制，而且因为对振动的敏感性小，所以可用于移动式的压力容器上。这种安全阀的缺点是所加的载荷会随着阀的开启而发生变化，即随着阀瓣的升高，弹簧的压缩量增大，作用在阀瓣上的力也跟着增加。这对安全阀的迅速开启是不利的。另外，阀上的弹簧会由于长期受高温的影响而使弹力减小。用于温度较高的容器上时，常常要考虑弹簧的隔热或散热问题，从而使结构变得复杂起来。
③、脉冲式安全阀由主阀和辅阀构成，通过辅阀的脉冲作用带动主阀动作、其结构复杂，通常只适用于安全泄放量很大的锅炉和压力容器。
6、截断阀类主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、仪表针型阀等。
闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，zui常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为5°，介质温度不高时为2°52'。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板;也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。闸阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。大部分闸阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。闸阀的闸板随阀杆一起作直线运动的，叫升降杆闸阀，亦叫明杆闸阀。通常在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1:1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2-1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置即行程来确定。有的闸阀，阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，这种阀门叫做旋转杆闸阀，或叫暗杆闸阀。
截止阀，也叫截门，是使用zui广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
电动球阀工作原理:电动球阀主要由电动执行机构和球阀组成，旋塞体为球体，具有旋转90度的动作。电动球阀不仅可以节流、截止、切断、通断、转流的好产品，还是流量调节系统中的优选 品。它有耐压、耐温、耐腐、流动阻力小、使用寿命长、应用范围广等特点。
蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。
使用工况和介质:蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
隔膜阀的结构形式与一般阀门大不相同，是一种新型的阀门，是一种特殊形式的截断阀，它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，现广泛使用在各个领域。常用的隔膜阀有衬胶隔膜阀、衬氟隔膜阀、无衬里隔膜阀、塑料隔膜阀。
隔膜阀是在阀体和阀盖内装有一挠性隔膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。阀座可以是堰形，也可以是直通流道的管壁。隔膜阀的优点是其操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性。此外，阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作为安全设施使用。隔膜阀中，由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想地控制多种工作介质，尤其适合带有化学腐蚀性或悬浮颗粒的介质。隔膜阀的工作温度通常受隔膜和阀体衬里所使用材料的限制，它的工作温度范围大约为-50~175℃。隔膜阀结构简单，只由阀体、膜片和阀头组合件三个主要部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。
