ZDLP N单双座调节阀
产品概述
ZDLPN 型电子式一体化单、双座调节阀是单、双座调节阀和电子式执行机构DKZ-D联结在一起的组合产品，它可
接收来自DCS系统或调节器的4-20mA DC模拟量信号，不必外配伺服放大器，可广泛应用于发电、冶金、石油、建
材、水处理及脱硫等领域，使用维护极为方便。

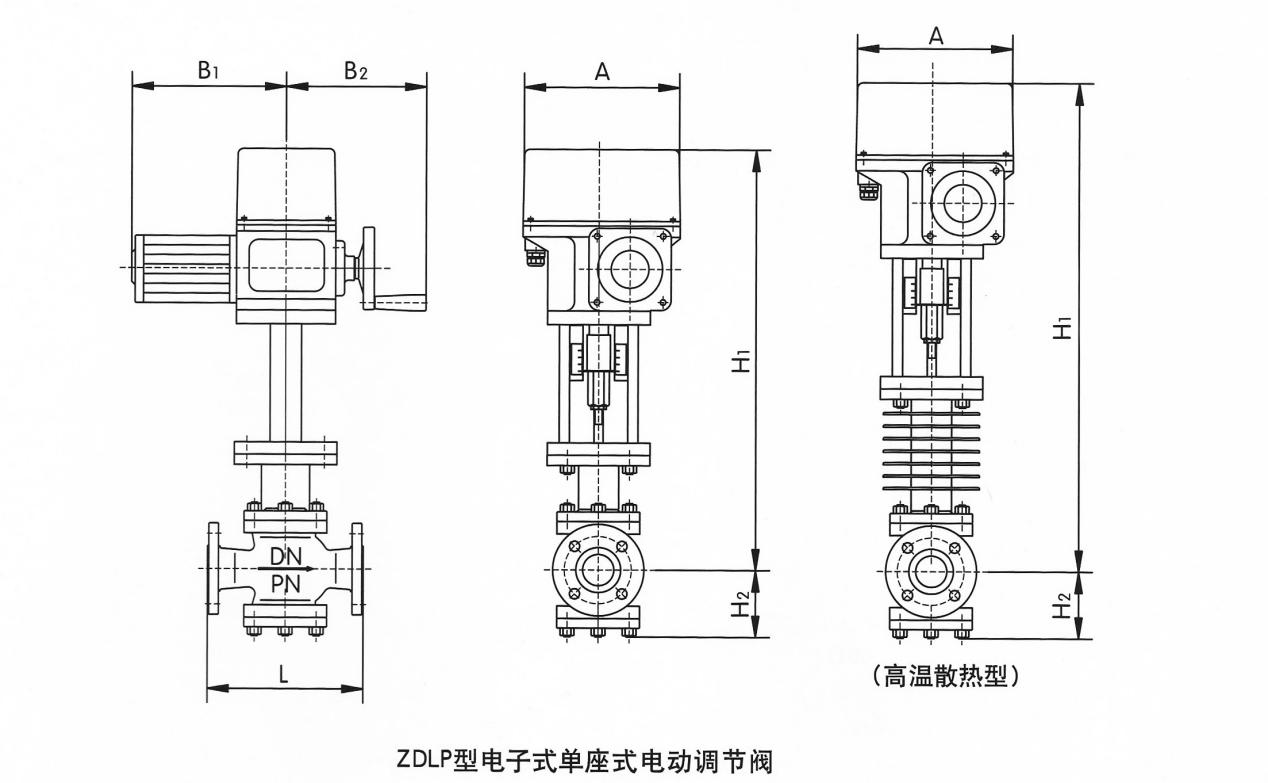

产品安装尺寸图
基本参数
| 公称通径 DN | 20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
阀芯直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数 Kv |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
|
公称压力PN Mpa |
1.6 4 6.4 |
||||||||||||||||
配DKZ执行机构型号 |
DKZ-4100 |
DKZ-4200 |
DKZ-4300 |
DKZ-5400 |
DKZ-5500 |
DKZ-5600 |
|||||||||||
输出杆推力N |
6400 |
10000 |
16000 |
||||||||||||||
额定行程(mm) |
10 |
16 |
25 |
40 |
|||||||||||||
